1、背景

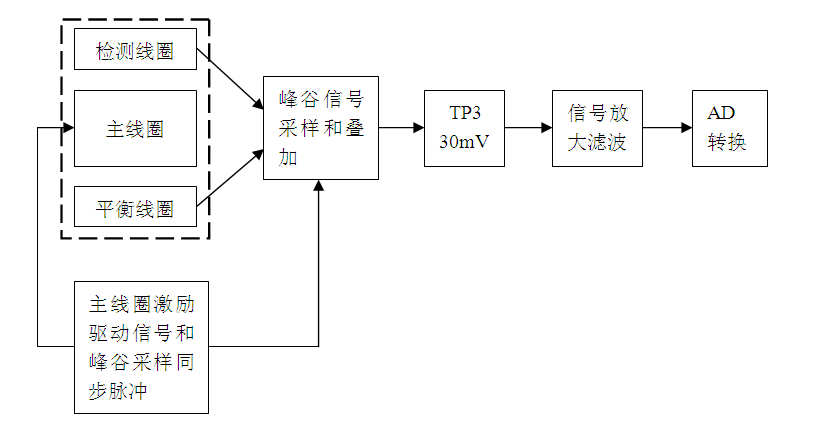

　　模擬電路原理圖如下：

　　2、 待解決問題

　　① 消除傳感器對非磁性材料(如塑料，干凈油液)敏感，提高儀器靈敏度;

　　② 解決長時間測量過程中數據漂移的問題，排除外界環境干擾(初步斷定原傳感器會受溫度影響)，提高儀器穩定性;

　　③ 解決傳感器加工一致性問題，保障儀器制造可重復性。

　　3、研究范圍和內容

　　傳感器參數指標：

　　① 激勵線圈輸入信號為4.8K正弦波，峰峰值22V;

　　② 上下次級線圈輸出峰峰值5V~6V的正弦波，兩路信號相位完全一致，最好跟激勵信號相位也完全一致;

　　③ 傳感器接入電路板后，TP3平均值必須為30mV±5mV，建議測量750pq標樣界面顯示信號值約1000(1000約等于75mV);

　　④ 傳感器信號響應呈線性關系;

　　⑤ 其他尺寸外觀需參考原傳感器實物，以方便安裝。

　　4、預期成果

　　完成所有待解決問題，并提供相應研究報告、設計方案、論文及專利等。

　　5、項目周期

　　三個月。
